Glacann caidéil tiomána maighnéadacha HMD, a gcuid toisí feidhmíochta agus suiteála rátáilte ISO-2858 agus ISO-3661 Caighdeáin Náisiúnta.
Prionsabail agus tréithe struchtúracha:
Tarchur maighnéadach, gan aon séala seafta, gan aon sceitheadh. Baineann an maighnéad úsáid as cruach mhaighnéad cóbalt cóbalt Samarium agus struchtúr ciorcaid mhaighnéadaigh nua. Cinntíonn ciorcaid neamhshuimithe agus fuaraithe fuaraithe agus bealaithe maith na n -imthacaí. Is féidir ábhair na gcodanna de na caidéil sreafa a roghnú ar leithligh de réir riachtanais. Déanta as 0CR18NI9, 1CR18NI9TI, 1CR18NI12, MO2TI, cóimhiotal tíotáiniam, cóimhiotal bunaithe ar nicil, etc., tá friotaíocht creimthe den scoth aige. Níl aon lúibín imthacaí suiteáilte ag ionraoin na caidéil, a thugann feidhmíocht frith-aistrithe den scoth don chaidéal. Tá an cásáil caidéil brionnaithe, agus tá an muinchille aonraithe déanta as ábhar Hastelloy C276 le tréscaoilteacht mhaighnéadach níos fearr. Is féidir leis an teas is cúis le sruthanna eddy maighnéadacha a laghdú níos fearr freisin agus déantar tástáil brú 250 kg air. Bainimid úsáid as cairbíd tungstain le haghaidh imthacaí sleamhnáin, bushings, agus leicneáin sá. Ní hamháin go bhfuil a chruas inchomparáide le cairbíd sileacain, ach níl sé chomh sobhriste agus éasca le crack mar silicon carbide. Féadann sé seasamh go han -mhaith leis an impulse de bharr na caidéil a thosú go han -mhaith.

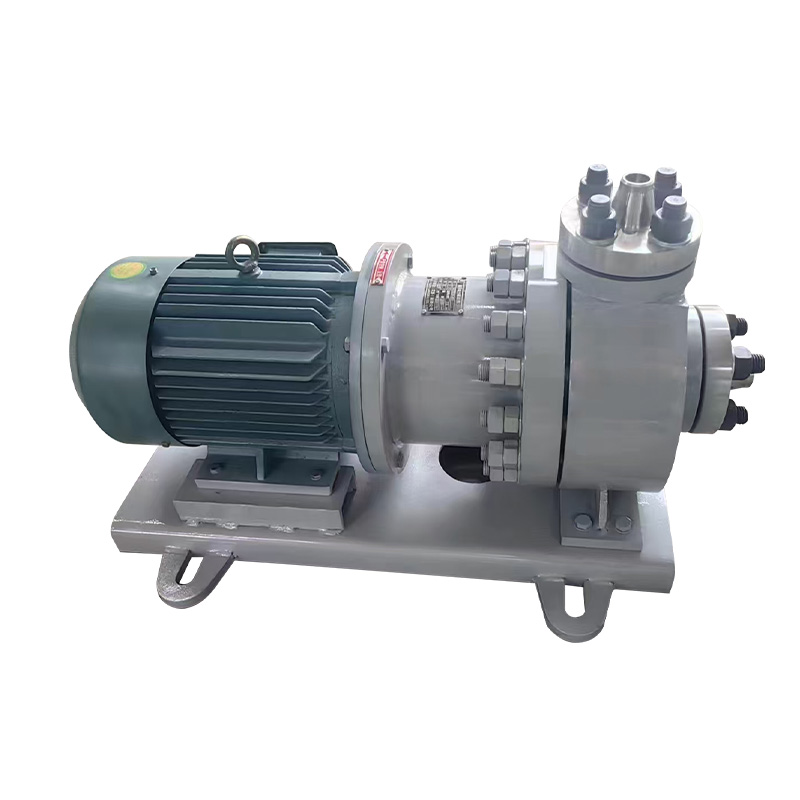

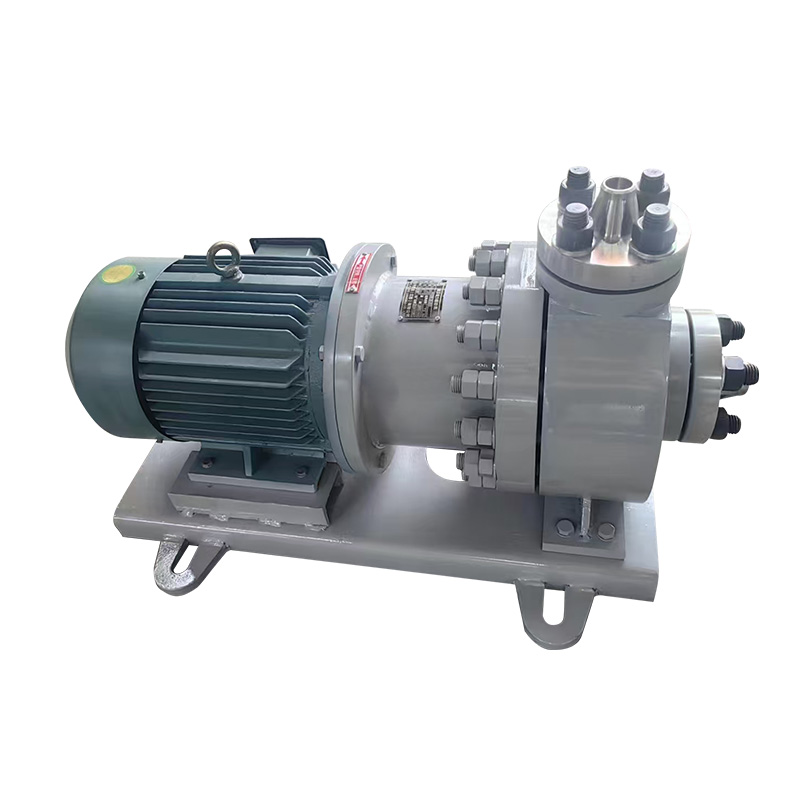

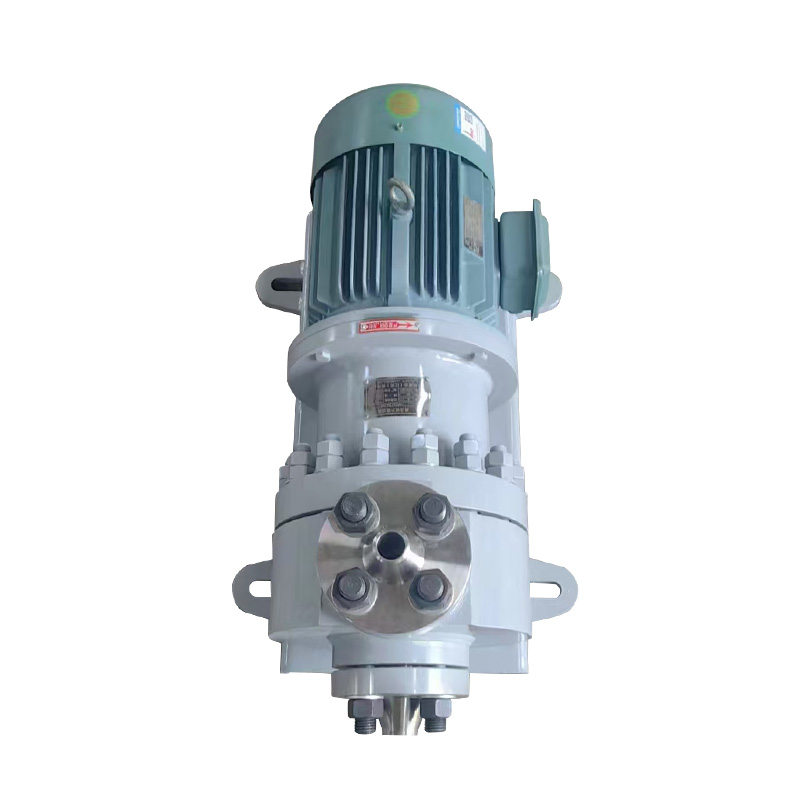

Is iad na príomh -chomhpháirteanna den chaidéal lártheifeacha tiomána maighnéadach de chineál HMD ná an corp caidéil, an impeller, an rótar maighnéadach inmheánach, an muinchille aonraithe, an rótar maighnéadach seachtrach, an seafta, an t -imthacaí sleamhnáin, an suíochán imthacaí, tá an t -ionraoin shúchán den chaidéal ar ais an ais, tá an t -asraon urscaoilte go híogair go híogair, tá an t -asraon rite go híogair le rothlú go hingearach chun an rothlach a rothlú chun an t -asraon a rothlú go dtí an t -uasghrádú go dtí an t -uafás go dtí go bhfuil an t -uaigneas go dtí an t -astaíocht. Tiomáineann na línte maighnéadacha an rótar maighnéadach inmheánach chun rothlú le chéile tríd an muinchille aonraithe. Rothlaíonn an impeller comhaiseach le chéile. Tosaíonn sé ag rothlú, rud a fhágann go bhfuil an leacht ag dul isteach sa chalafort súchán agus ag scaoileadh amach é ón gcalafort urscaoilte. Is féidir leis an gciorcad bealaithe agus fuaraithe atá deartha go speisialta ligean don leacht ardbhrú chun é féin a scaipeadh chun na himthacaí sleamhnáin agus na himthacaí sá a bheachtú agus teas cuimilte agus teas reatha maighnéadach a bhaint. Caidéal le haghaidh Oscailt Doras Cúl Is é an tréith atá ag an bhfoirm struchtúrach ná cothabháil éasca. $ $ $
